远程喷雾机
TDM-M10型雾炮机(100米射程)

一、结构原理: TDM型雾炮机主要有:高压风机、喷头、水泵、配电箱、遥控接收器、回转系统、升降系统、 底座等组成。喷雾机它的工作原理是利用了伯努利原理,即同**质里,流速大,压强小;流速小,压强大。流体会自动从高压流向低压。在通过三叉管时,低速流动的水流向高速的流动的空气

  • 型号:TDM-M10
  • 规格:100米
免费获取报价
  • 产品图片
  • 产品参数
  • 工程案例
  • 同类产品
免费获取报价
产品图片
产品参数

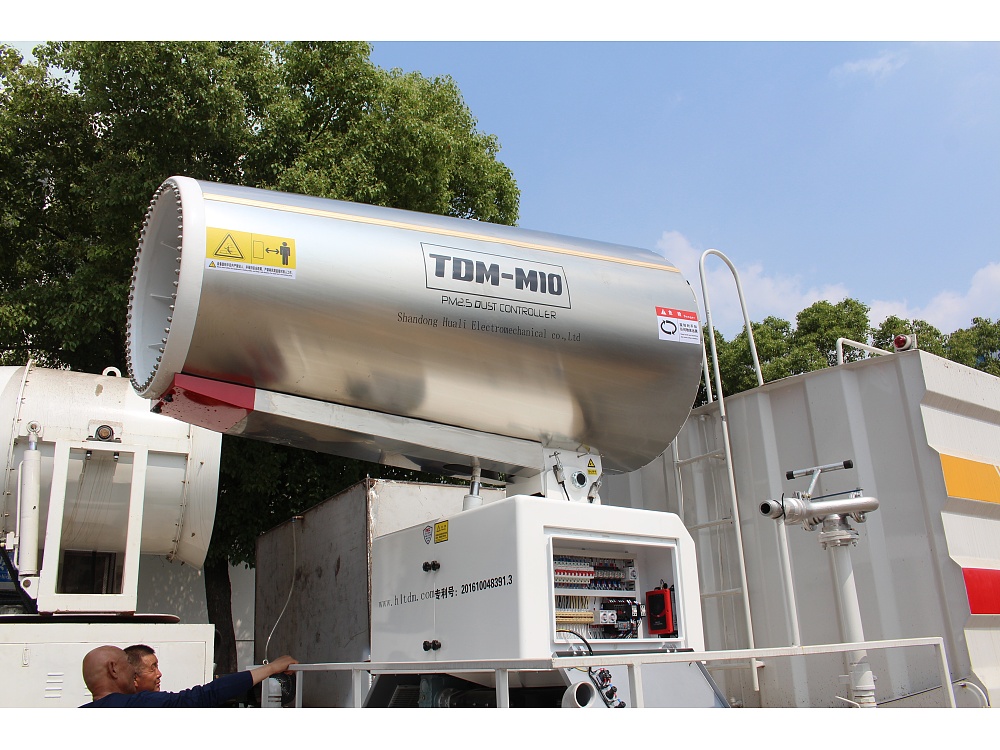

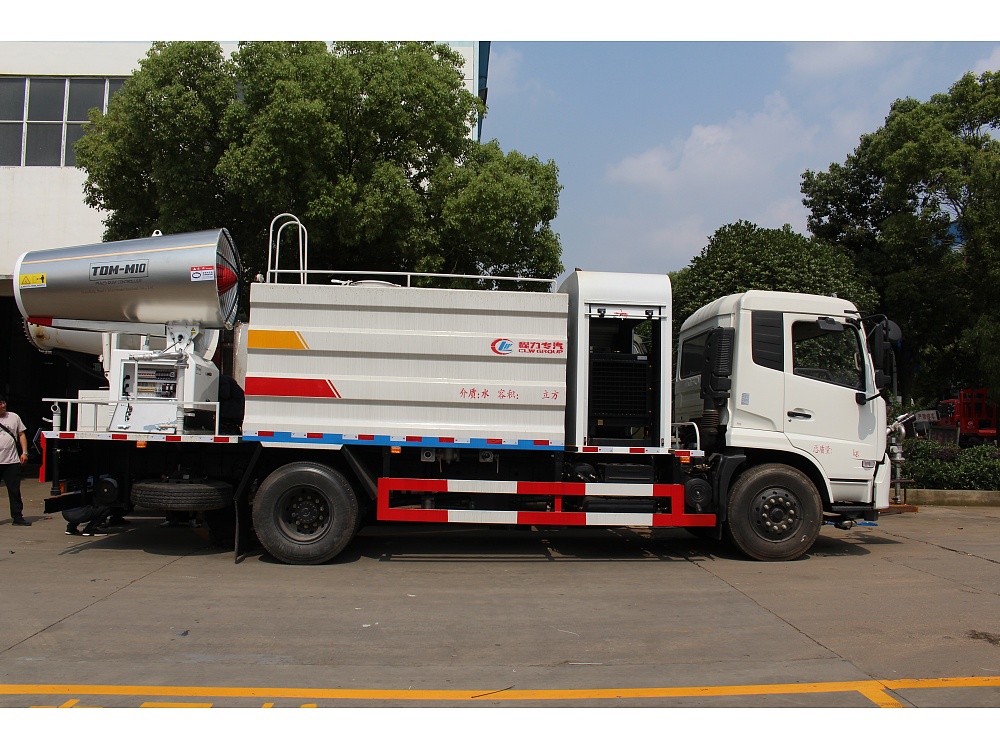

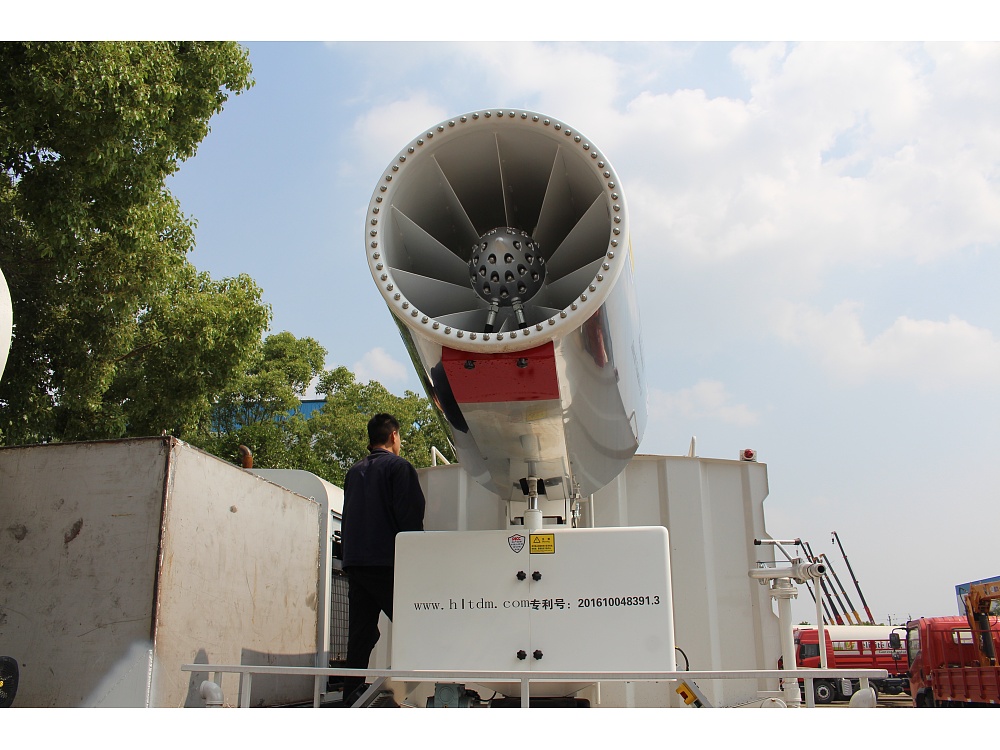

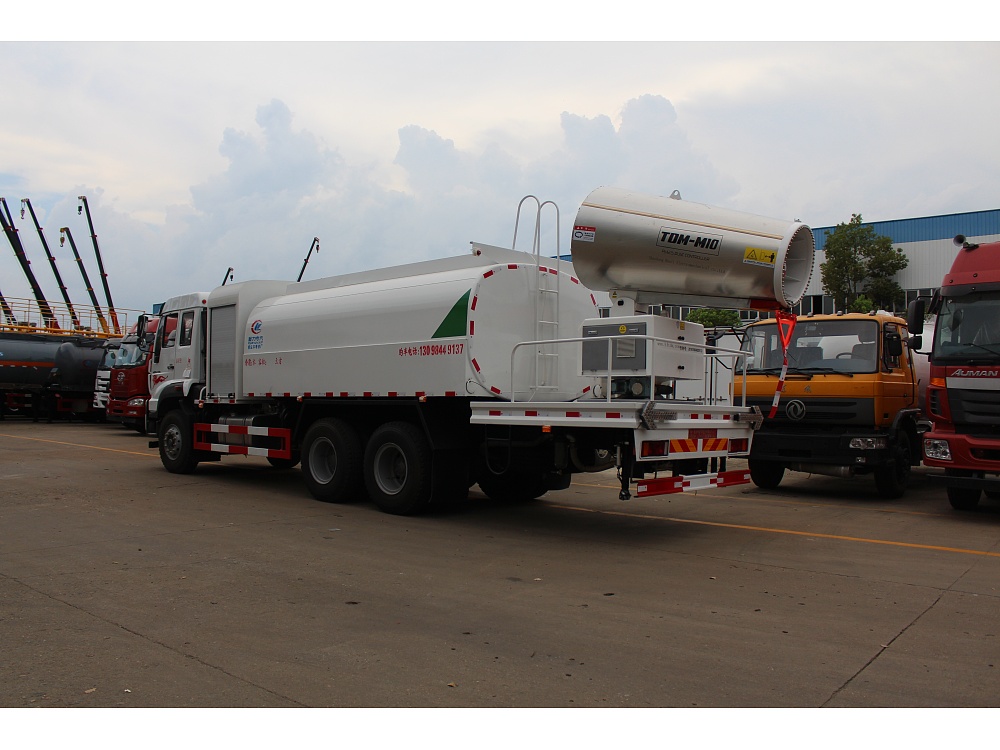

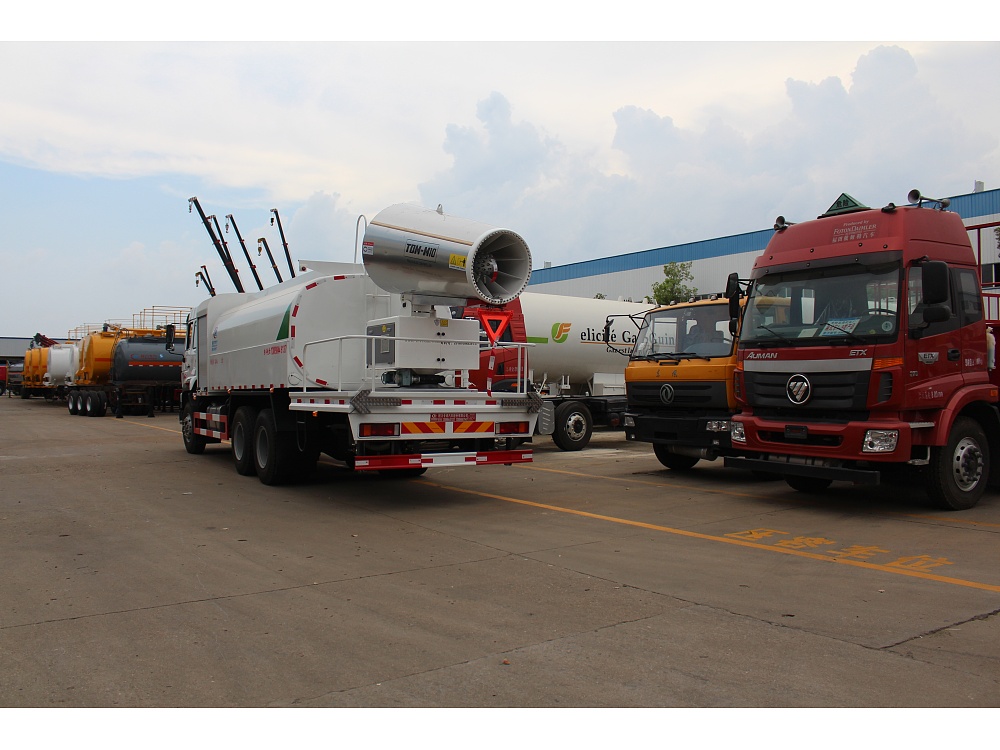

TDM-M10型雾炮机

TDM-M10型雾炮机

TDM-M10型雾炮机

TDM-M10型雾炮机

TDM-M10型雾炮机

TDM-M10型雾炮机

TDM-M10型雾炮机

TDM-M10型雾炮机

TDM-M10型雾炮机

TDM-M10型雾炮机

一、结构原理:

TDM型雾炮机主要有:高压风机、喷头、水泵、配电箱、遥控接收器、回转系统、升降系统、 底座等组成。喷雾机它的工作原理是利用了伯努利原理,即同**质里,流速大,压强小;流速小,压强大。流体会自动从高压流向低压。在通过三叉管时,低速流动的水流向高速的流动的空气。水被高速空气撕成一小滴一小滴,这些小水滴喷出来后就成了雾。

二、适用环境:

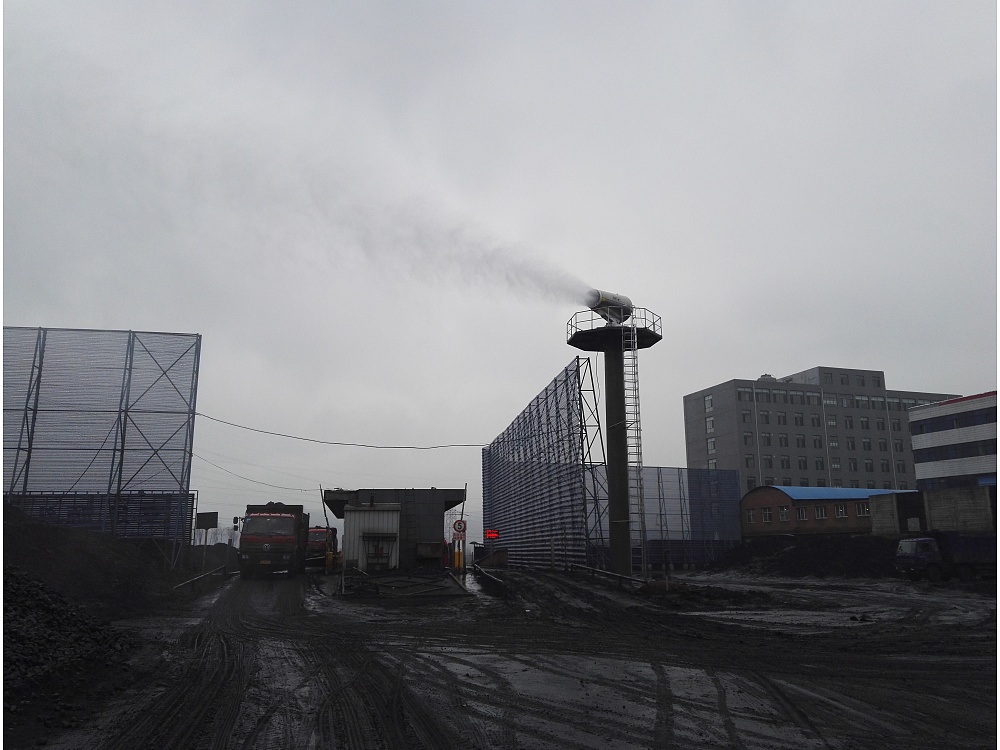

雾炮机不仅适用于除尘、雾霾防治还用于矿场、等室外大面积场所的污染。对煤炭堆场、采石场、城市房屋拆建、焦炭码头、工矿等区域的除尘,降温都有非常理想的效果。且还可车载移动式用于消毒喷雾杀菌。

三、此雾炮机性能优越之处:

1、雾炮机能在供水压力为1.2~2.0MPa的情况下,通过自身的加压装置将水输送至喷头,由风机将雾化的水珠颗粒抛射至规定距离(0.2米/秒以下风速状态)。

2、雾炮机喷射的水雾能对悬浮在空气中的粉尘颗粒进行有效地吸附,使粉尘受重力作用沉降,从而达到抑尘作用。

3、雾炮机具有泄水功能,当装置停止工作时,管道内的水可以排净。

4、雾炮机采用双管环形喷雾技术.

5、为了防止喷头堵塞,在雾炮机进水管路设有过滤装置。

6、雾炮机设有紧急停止按钮,操作安全可靠。

7、采用国内知名企业生产的不锈钢多级离心泵,不锈钢离心泵优点有不存在汽蚀毁坏及灌引水等问题、构造紧凑、占空中积小、装置维修便利、连续运转时间长,采用不锈钢结构更加耐腐蚀,使用寿命长等优点。

8、风扇采用丹麦原装进口PAG静音风扇,在有效的保证高风压、高风量、耐疲劳的前提下降低运行噪声,使用更加舒适;

四、主要附属材料性能特点:

1、控制阀选用优质品牌。

2、螺栓:采用高强度螺栓。

3、设备要求风筒支撑架及固定底座的连接,使用强度较大的回转驱动结构。

4、设备配置两级过滤装置,拆装容易并能够适用国家标准中水水质且不堵塞喷头。

5、所有的材料及零部件(或元器件)符合有关规范的要求,且应是新型的和优质的并能满足当地环境的要求。

五、供电和控制性能

1、雾炮机在AC380V三相四线电源下工作。

2、雾炮机控制方式:风机、水加压泵、旋转机构等均为电机驱动。

3、雾炮机可实现无线遥控控制。

4、所有电气设备外壳都具有防尘、防水措施。

序号

参数项目

参数指标

1

喷雾机型号

TDM-M10型

2

静风射程(m)

100

3

覆盖面积(㎡)

20900/31400

4

总功率(Kw)

38.6

5

风机功率(Kw)

30

6

水泵功率(Kw)

7.5

7

供电电源

AC380V、50Hz、三相四线

8

喷头数量(个)

110

9

耗水量(m³/h)

10

10

水泵压力(Mpa)

离心式1.5-2.0Mpa

11

水雾颗粒直径(µm)

20-200

12

旋转角度(电动)

±120∘/±180∘

13

仰俯角度(液压)

-10∘~ 60∘

14

控制方式

无线遥控器和触摸屏/云服务

15

固定方式

车载式、高台式、平台式

16

防护等级

IP55

17

噪音标准(dB)

20米处65dB

18

使用环境温度(℃)

0-50(无保温)、-35-50(保温)

19

外形尺寸(mm)

2435x1155x2360

20

重量(Kg)

1540

21

风扇数量(个)

2

22

噪音类型

双壁降噪

23

喷圈类型

**双喷雾形式

24

发电机组(Kw)

50
