一、结构原理：
TDM型雾炮机主要有：高压风机、喷头、水泵、配电箱、遥控接收器、回转系统、升降系统、 底座等组成。喷雾机它的工作原理是利用了伯努利原理，即同**质里，流速大，压强小；流速小，压强大。流体会自动从高压流向低压。在通过三叉管时，低速流动的水流向高速的流动的空气。水被高速空气撕成一小滴一小滴，这些小水滴喷出来后就成了雾。
二、适用环境：
雾炮机不仅适用于除尘、雾霾防治还用于矿场、等室外大面积场所的污染。对煤炭堆场、采石场、城市房屋拆建、焦炭码头、工矿等区域的除尘，降温都有非常理想的效果。且还可车载移动式用于消毒喷雾杀菌。
三、此雾炮机性能优越之处：
1、雾炮机能在供水压力为1.2～2.0MPa的情况下,通过自身的加压装置将水输送至喷头，由风机将雾化的水珠颗粒抛射至规定距离（0.2米/秒以下风速状态）。
2、雾炮机喷射的水雾能对悬浮在空气中的粉尘颗粒进行有效地吸附，使粉尘受重力作用沉降，从而达到抑尘作用。
3、雾炮机具有泄水功能，当装置停止工作时，管道内的水可以排净。
4、雾炮机采用双管环形喷雾技术.
5、为了防止喷头堵塞，在雾炮机进水管路设有过滤装置。
6、雾炮机设有紧急停止按钮，操作安全可靠。
7、采用国内知名企业生产的不锈钢多级离心泵，不锈钢离心泵优点有不存在汽蚀毁坏及灌引水等问题、构造紧凑、占空中积小、装置维修便利、连续运转时间长，采用不锈钢结构更加耐腐蚀，使用寿命长等优点。
8、风扇采用丹麦原装进口PAG静音风扇，在有效的保证高风压、高风量、耐疲劳的前提下降低运行噪声，使用更加舒适；
四、主要附属材料性能特点：
1、控制阀选用优质品牌。
2、螺栓：采用高强度螺栓。
3、设备要求风筒支撑架及固定底座的连接，使用强度较大的回转驱动结构。
4、设备配置两级过滤装置，拆装容易并能够适用国家标准中水水质且不堵塞喷头。
5、所有的材料及零部件（或元器件）符合有关规范的要求，且应是新型的和优质的并能满足当地环境的要求。
五、供电和控制性能
1、雾炮机在AC380V三相四线电源下工作。
2、雾炮机控制方式：风机、水加压泵、旋转机构等均为电机驱动。
3、雾炮机可实现无线遥控控制。
4、所有电气设备外壳都具有防尘、防水措施。
|
参数项目 |
参数指标 |
|
|
1 |
喷雾机型号 |
TDM-M08型 |
|
2 |
静风射程（m） |
80 |
|
3 |
覆盖面积（㎡） |
13400/20000 |
|
4 |
总功率（Kw） |
31 |
|
5 |
风机功率（Kw） |
22 |
|
6 |
水泵功率（Kw） |
7.5 |
|
7 |
风扇数量（个） |
2 |
|
8 |
供电电源 |
AC380V、50Hz、三相四线 |
|
9 |
喷头数量（个） |
90 |
|
10 |
耗水量（m³/h） |
7 |
|
11 |
水泵压力（Mpa） |
离心式1.5-2.0Mpa |
|
12 |
水雾颗粒直径（µm） |
20-200 |
|
12 |
旋转角度（电动） |
±120∘/±180∘ |
|
14 |
仰俯角度(液压) |
-10∘～ 50∘ |
|
15 |
控制方式 |
无线遥控器和触摸屏/云服务 |
|
16 |
固定方式 |

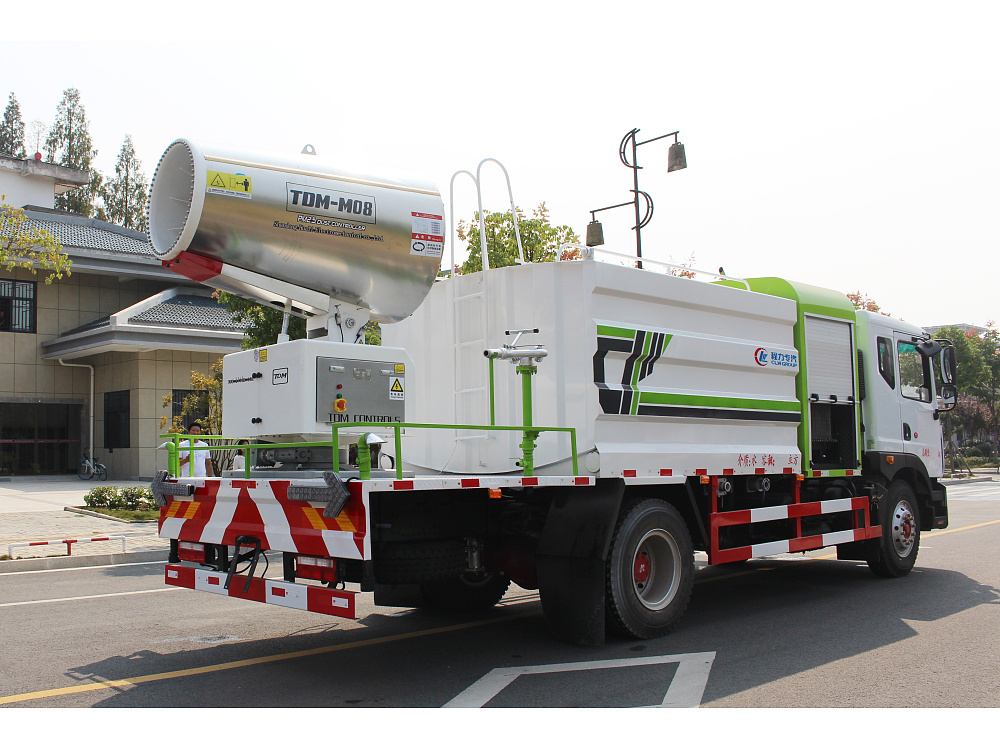

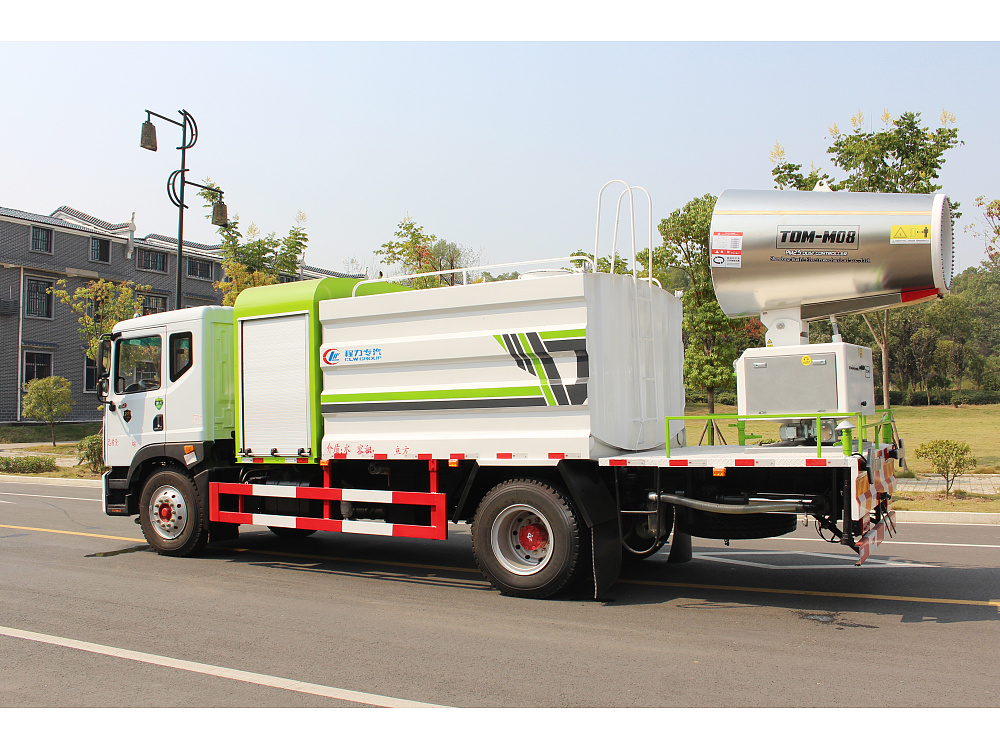

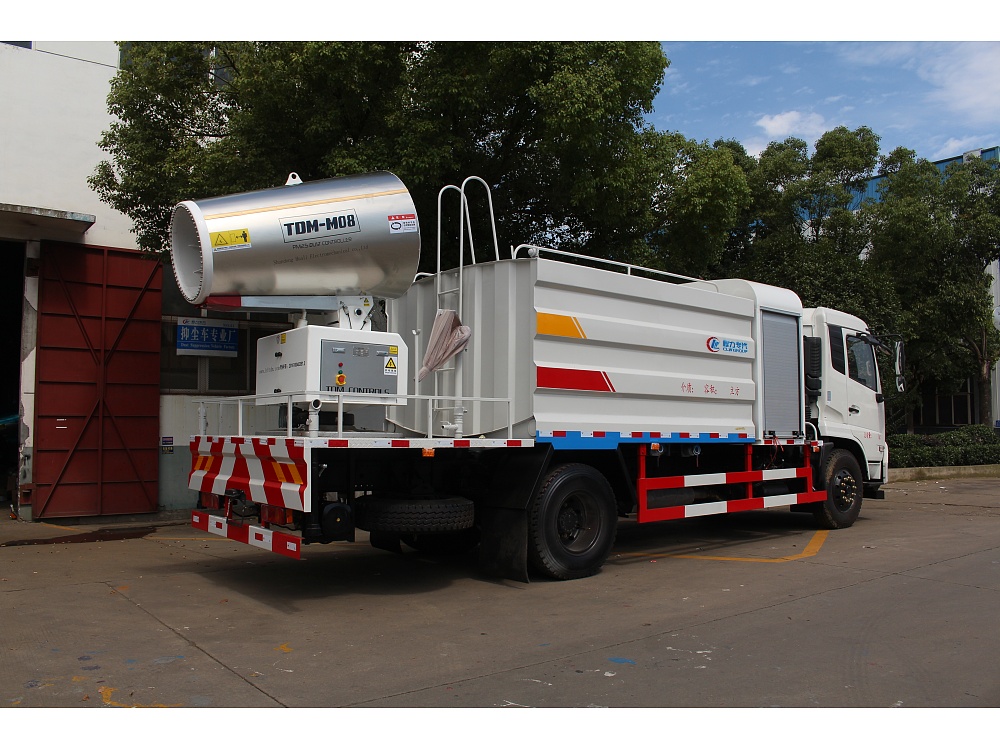

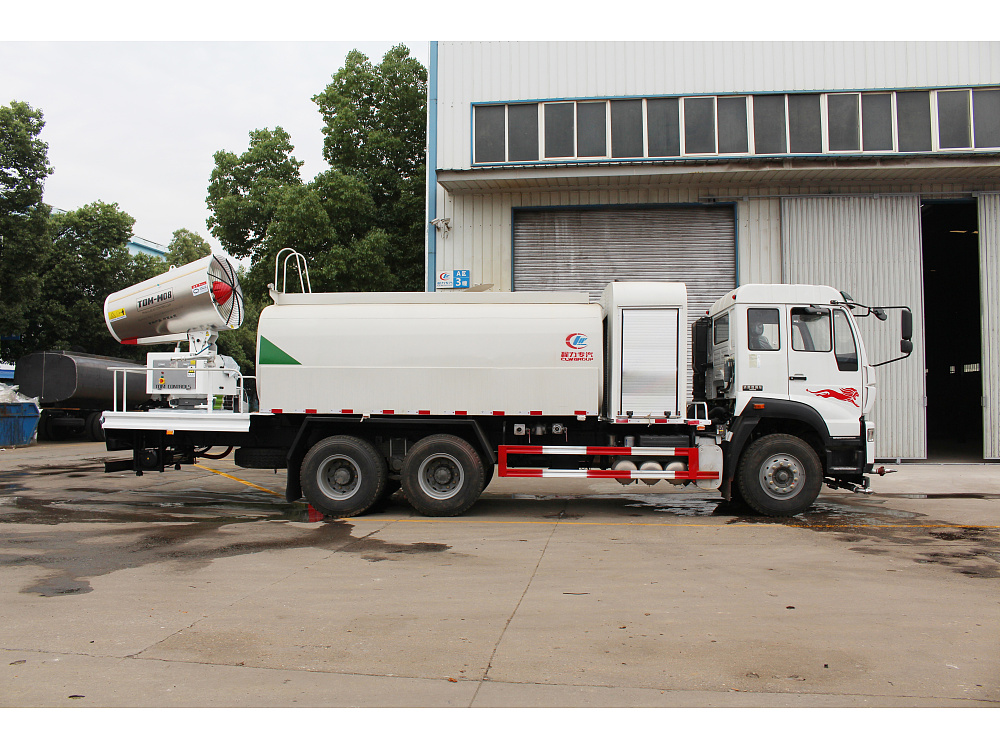

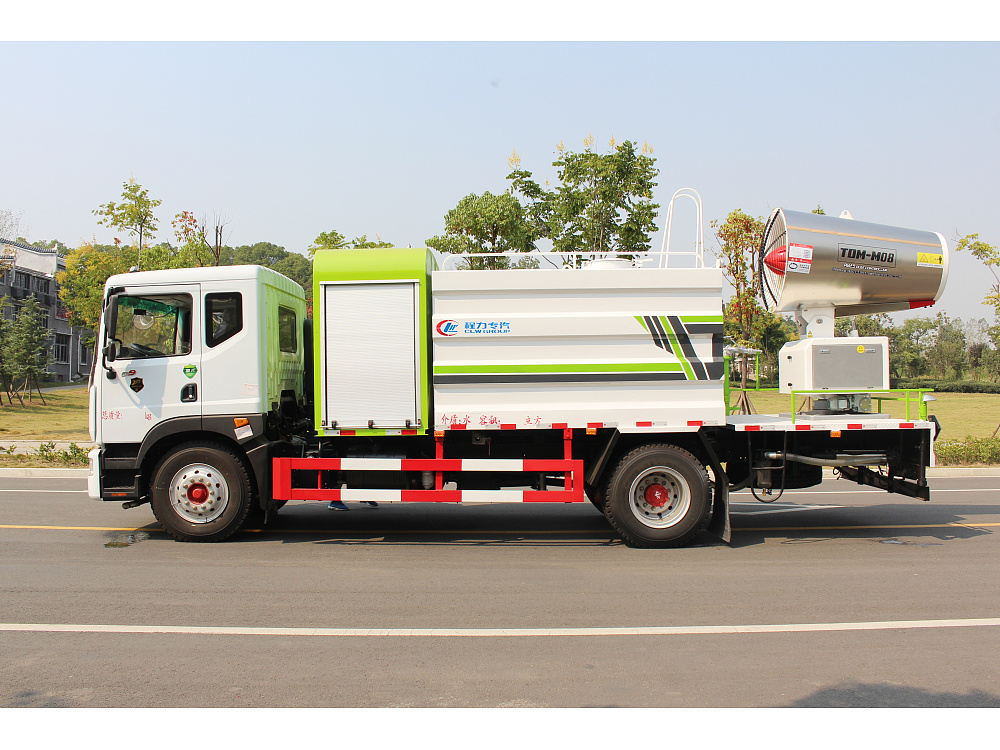

车载式、高台式、平台式 |
|
17 |
防护等级 |
IP55 |
|
18 |
噪音标准（dB） |
20米处65dB |
|
19 |
使用环境温度（℃） |
0-50（无保温）、-35-50（保温） |
|
20 |
外形尺寸（mm） |
2000x1155x2360 |
|
21 |
重量（Kg） |
1300 |
|
22 |
噪音控制 |
双壁降噪 |
|
23 |
喷圈类型 |
**双喷雾型式 |
