履带式消防应急供排水机器人
1、产品概述：履带式消防应急供排水机器人（CLW-LPJQR-2000）是一款集消防、排涝、抢险，无线遥控，照明及稳定适应多种路况等多功能为一体的消防应急供排水设备。整机采用高避震底盘，配备360°旋转云台、声光报警，运用当前**的一体机遥控器，其越障能力、地形适应能力要比轮式机器人较强，可原地转弯。
2、性能参数：整机尺寸(mm)2748×1800×1850；自重3850KG；运行速度：0-2.6m/s；载荷：300KG；爬坡：30°；涉水深度300mm;跨越600mm;离地高度：256mm;牵引力11.6KN；云台角度360°；防护等级：IP65；减震结构：克里斯蒂；主体材质：高强钢板；履带宽度：300mm;遥控距离：500m；三联齿轮泵：85+85+25；水泵转速：2600r/min;机身涂装：烤漆/电泳/喷塑。
3、用途及特点：该产品主要作用于城市防汛、应急排水、消防供水、地下停车场等排涝供水功能，重点解决了人员在执行排水任务时，不需随着水位下降而移动吸水泵，提高了救援工作效率，该款机器人配备两台大流量液压潜水泵，出水口径300mm，综合流量2000m³/h，扬程12m，采用公司研发液压平板伸合器以及液压泵连接器，可对潜水泵采用前后倾斜、上下升降机构，适用于多种高低不同水位环境的排水。

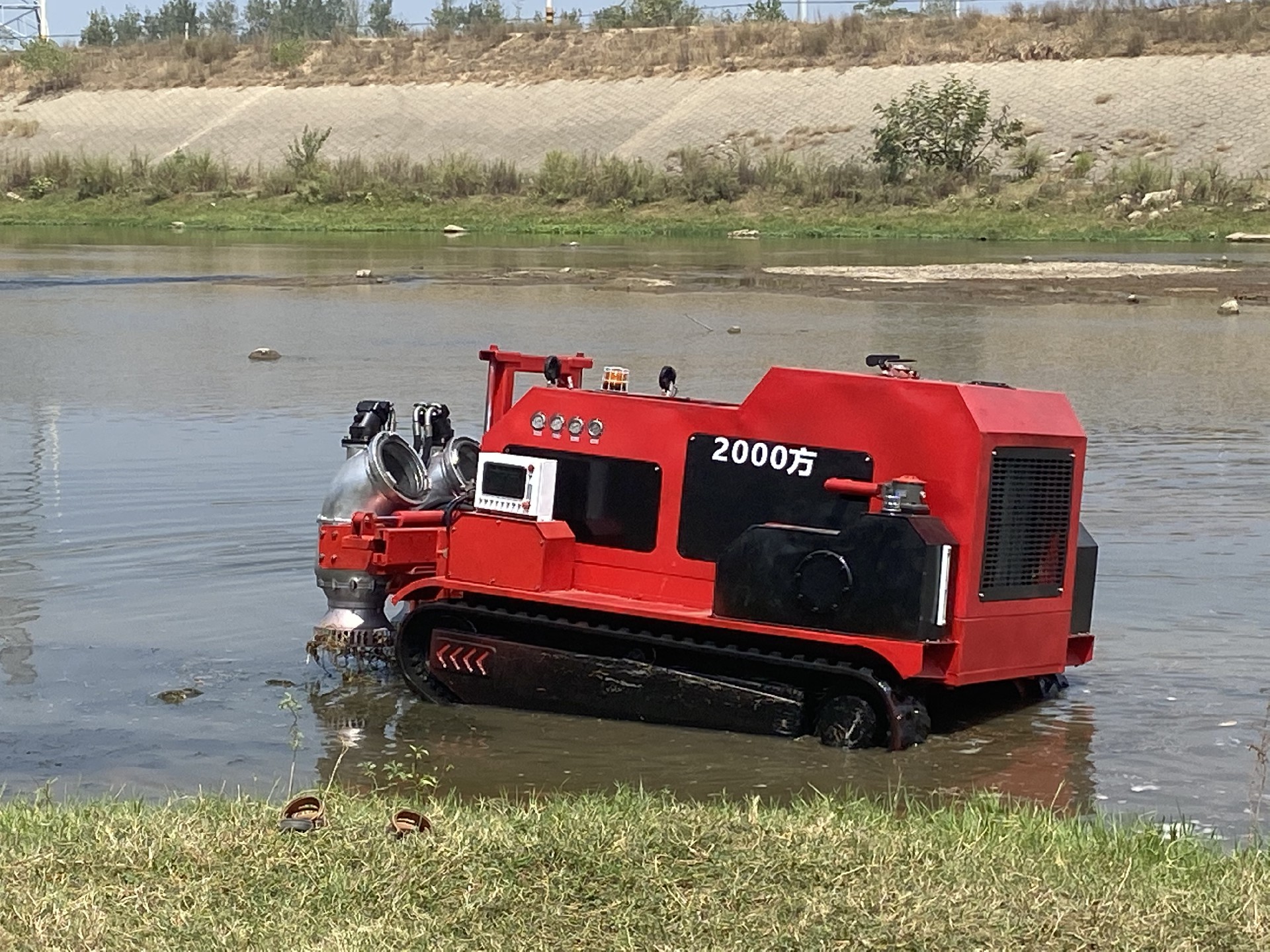

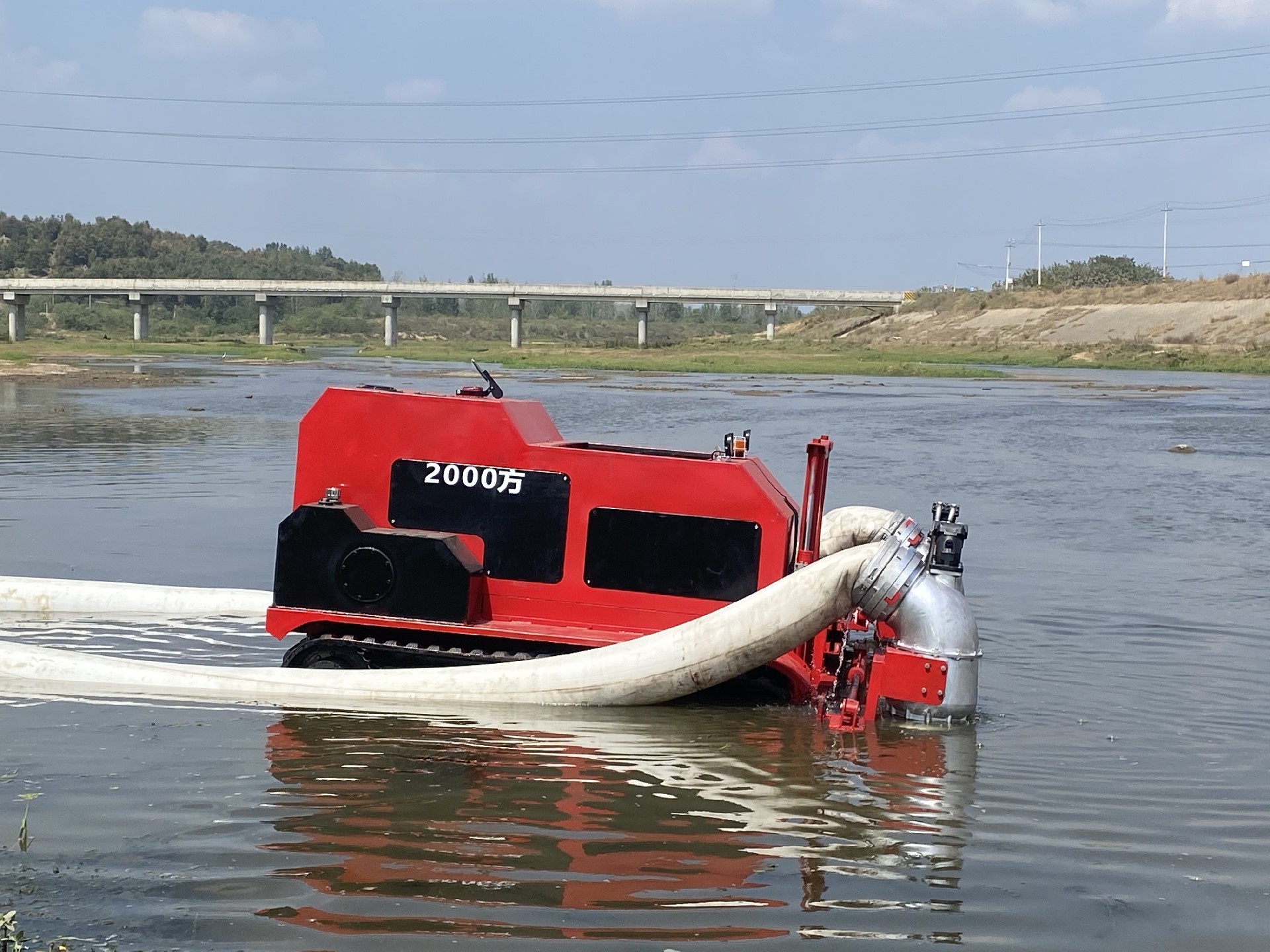

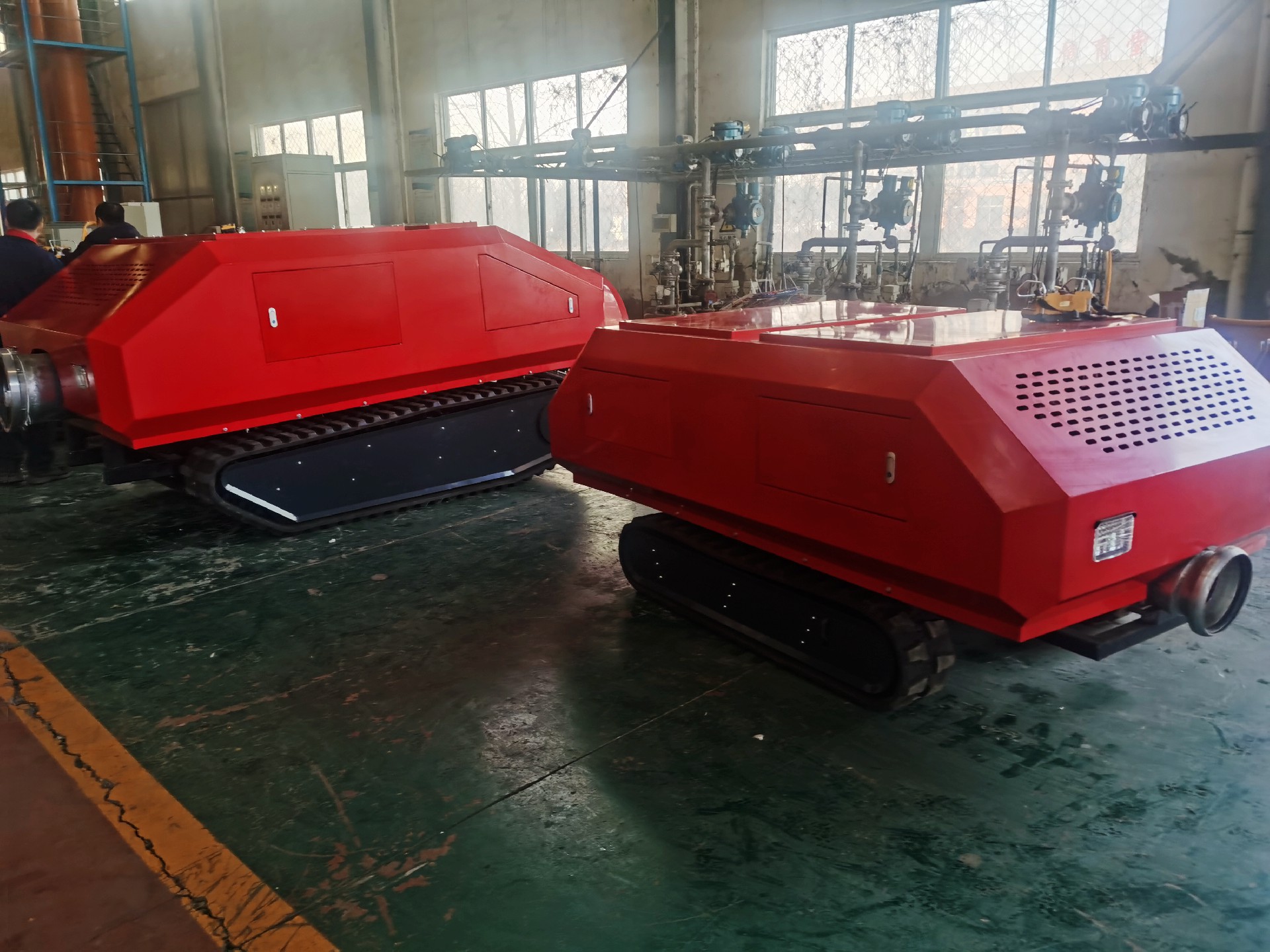

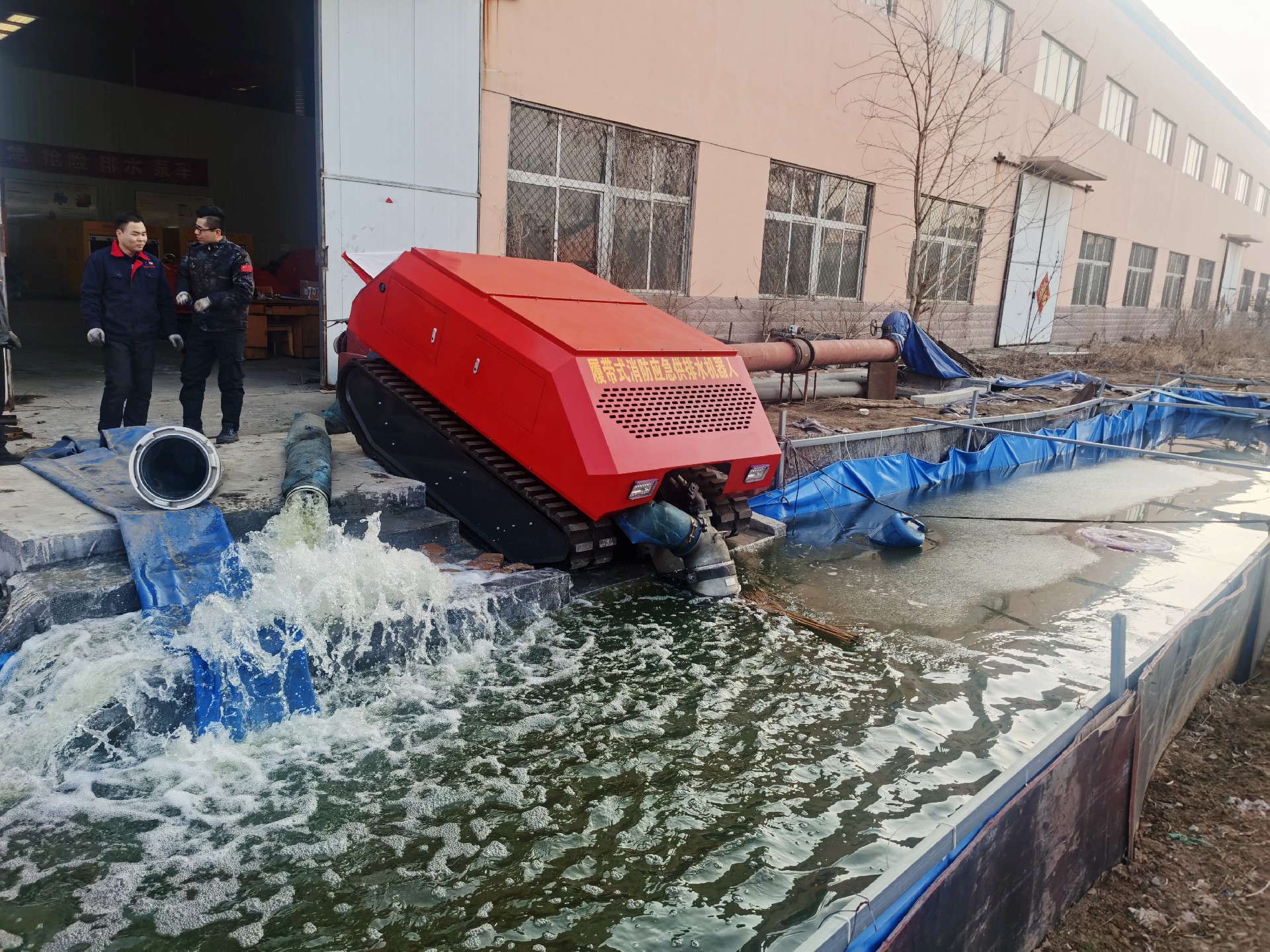

一、履带式消防应急供排水机器人产品外形图片
二、履带式消防应急供排水机器人主要技术参数表
序号 | 项目名称 | 项目说明 | |
1 | 技术参数 | 产品型号 | CLW-LPJQR-2000 |
外观尺寸 | 2748*1800*1850 mm | ||
整机质量 | 3850 KG | ||
行驶速度 | 0-2.6 m/s | ||
涉水深度 | 300 mm | ||
越障高度 | 600 mm | ||
遥控距离 | 500 m | ||
水泵转速 | 2600 r/min | ||
液压马达 | 85+85+25 | ||
主体材质 | 高强钢板 | ||
减震结构 | 克里斯蒂 | ||
履带宽度 | 300 mm | ||
机身涂装 | 烤漆/电泳/喷塑 | ||
系统功能 | 排水，消防，抢险，遥控，监控 | ||
标准配置 | 遥控器，工具箱，说明书，合格证 | ||
2 | 排水系统 | 排水量 | 1000 m³/h*2 |
扬 程 | 12 m | ||
泵离地高度 | 0-280 mm | ||
排水功能 | 左右伸展、上下升降 | ||
3 | 发动机总成 | 品牌 | 康明斯或玉柴 |
发动机联轴器 | 1套 | ||
发动机空气滤清器 | 1套 | ||
发动机消声器总成 | 1套 | ||
发动机缓冲胶垫 | 4块 | ||
发动机飞轮壳盖板 | 1套 | ||
4 | 液压系统 | 行走控制阀总成 | 200L |
水泵控制阀总成 | 200L | ||
油缸控制阀总成 | 45L | ||
5 | 底盘系统 | 行走底盘 | 4吨 高速双速 |
电器系统 | 电气系统（遥控、线束、云台、图传控制、仪表、灯具、警示灯、蜂鸣器等） | ||
三、产品说明书
1、产品概述：
CLW-LPJQR-2000型是一款履带式消防应急供排水机器人，整机配备两台大流量液压潜水泵，出水口径300mm，综合流量2000m³/h，扬程12m,采用公司研发液压平板伸合器以及液压泵连接器，可对潜水泵采用前后倾斜、上下升降机构，适用于多种高低不同水位环境的排水。该产品主要作用于城市防汛、应急排水、消防供水、地下停车场等排涝供水功能，重点解决了人员在执行排水任务时，不需随着水位下降而移动吸水泵，提高了救援工作效率，
2、主要性能参数：
整机尺寸（mm）：2748*1800*1850
自重：3850KG
运行速度：0--2.6m/s
载荷：300KG
爬坡：30°
涉水深度：300mm
跨越：600mm
垂直跨越：300mm
离地高度:256mm
牵引力:11.6KN
云台角度：360°
防护等级：IP65
减震结构：克里斯蒂
主体材质：高强钢板
履带宽度：300mm
表面处理：烤漆/电泳/喷塑
3、排水性能：
配备两台大流量液压潜水泵，出水口径300mm，综合流量2000m³/h，扬程12m。采用公司研发专利液压平板伸合器以及液压泵连接器，可对潜水泵采用前后倾斜、上下升降机构，适用于多种高低不同水位环境的排水技术参数：
口径：300m
流量：2000m³/h
扬程：12m
功率：22-75KW
重量：60-114Kg
4、侦察性能：
360°旋转云台特性水平角度：360°上下角度：＋90°～－90°图像分辩率：1920×1080水平预置速度：120°/S(手动控制0°～80°/S）垂直预置速度：60°/S（手动控制0°～40°/S），西门子200模块, 抗震特性全实时高清无损信号，高清输出采用德国进口点阵红外灯，夜视距离120米，内置稳压模块，保护设备稳定耐用，内置解码器，集成多种协议两点间进行水平扫描 •可编辑巡视轨迹，轨迹自学习功能全天候环境设计，高强度铝合金精铸外壳，抗冲击、防腐蚀，防护等级。
5、电气功能：
具备自身行驶照明功能，光源LED，功率5W。声光报警功能：作业时提供声、光警示信号。
6、产品的主要技术标准：
整机性能符合：GA 892.1-2010 供排水机器人 第1部分：通用技术条件的规定。
