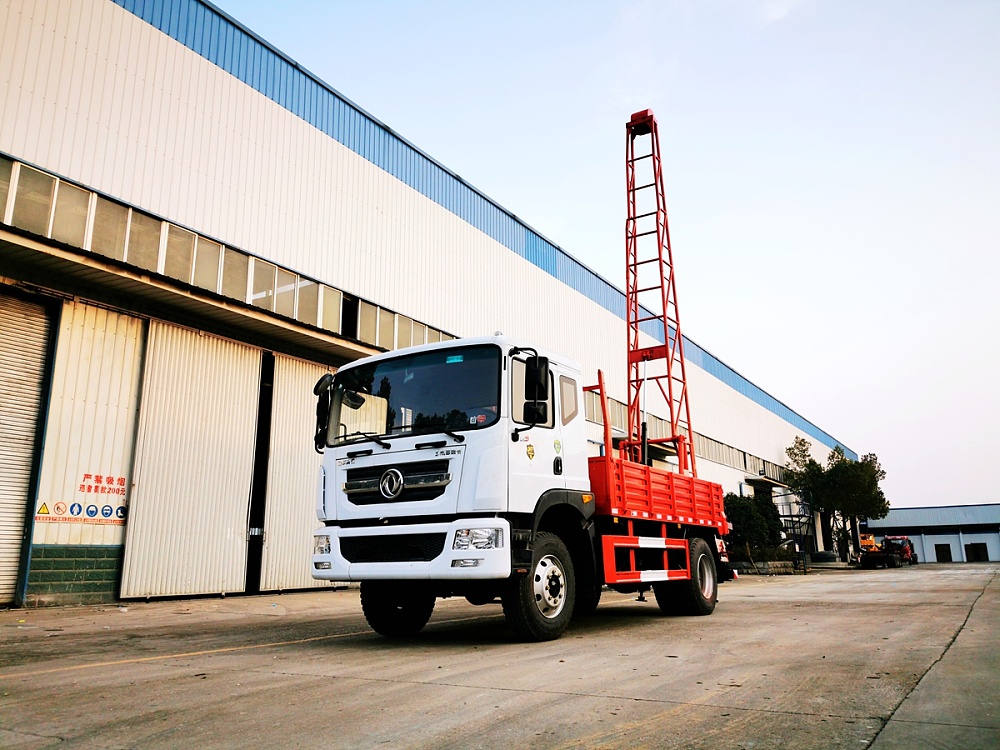

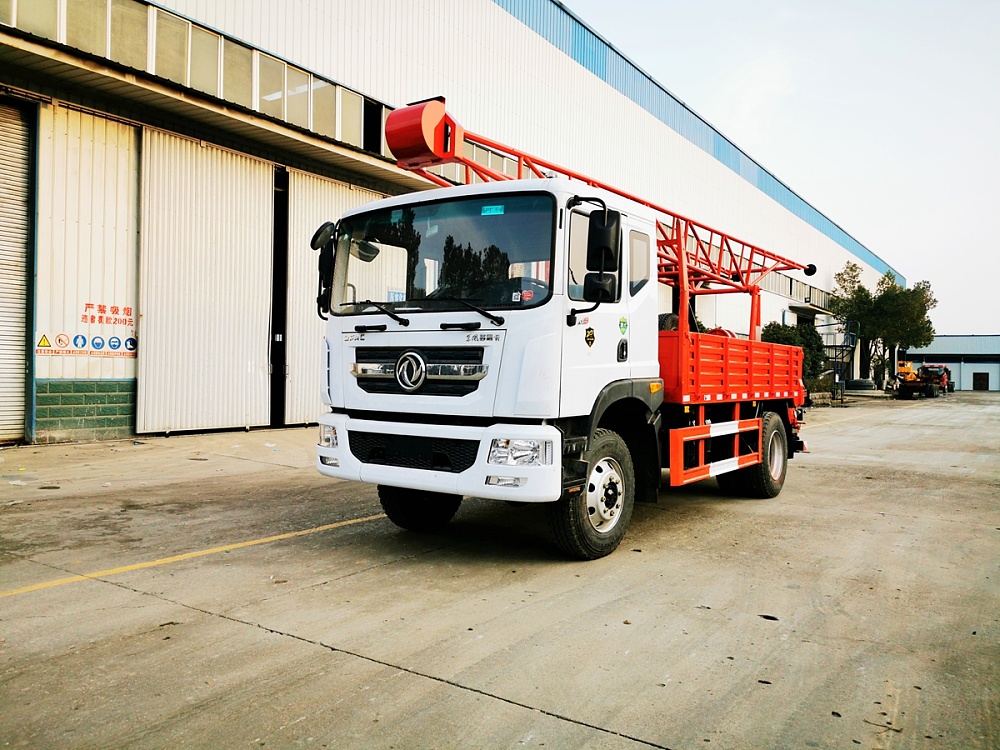

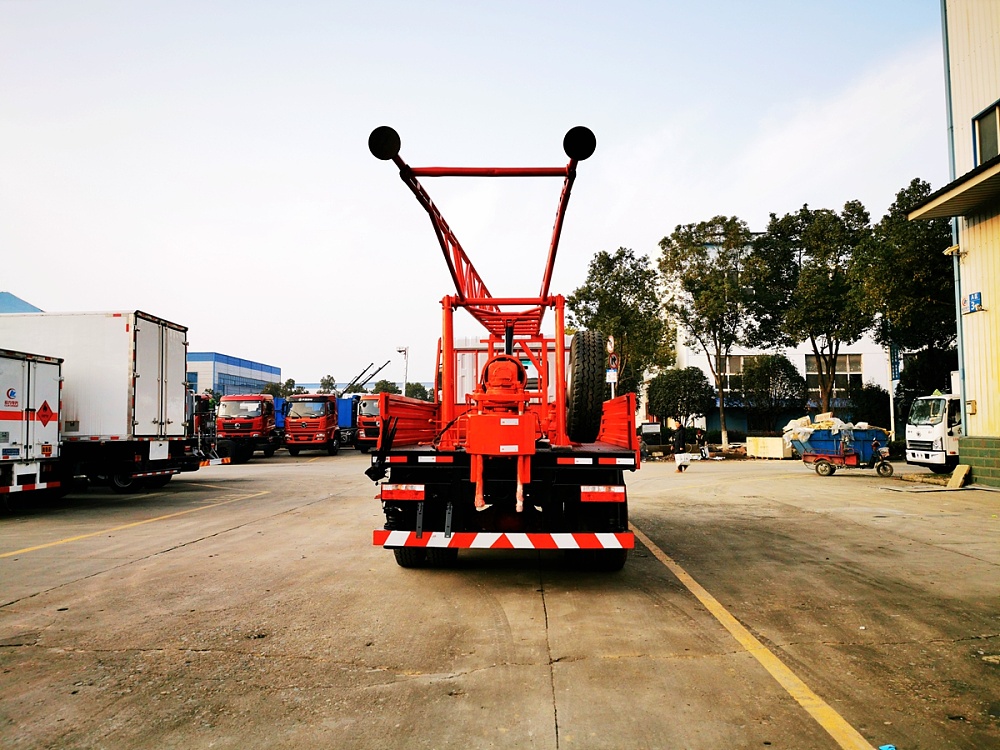

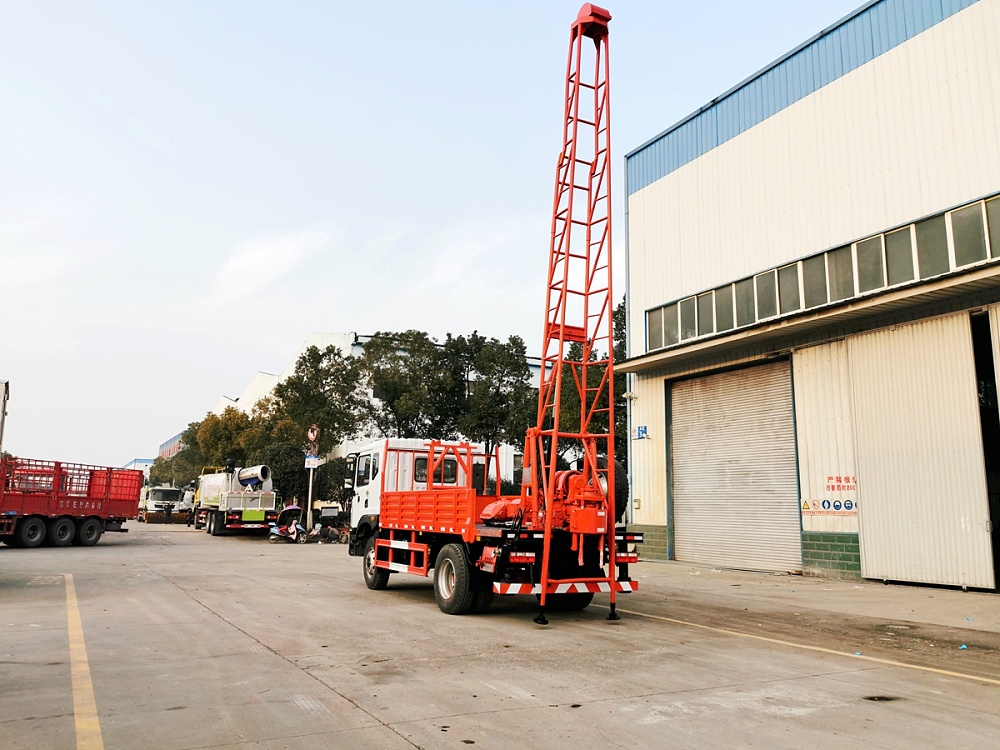

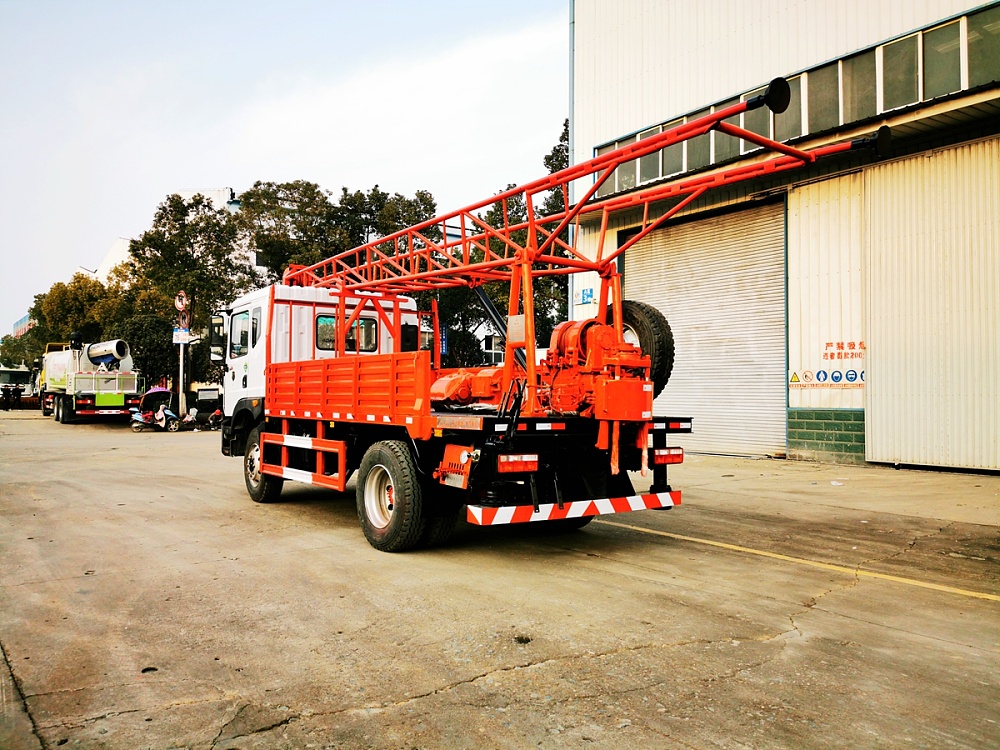

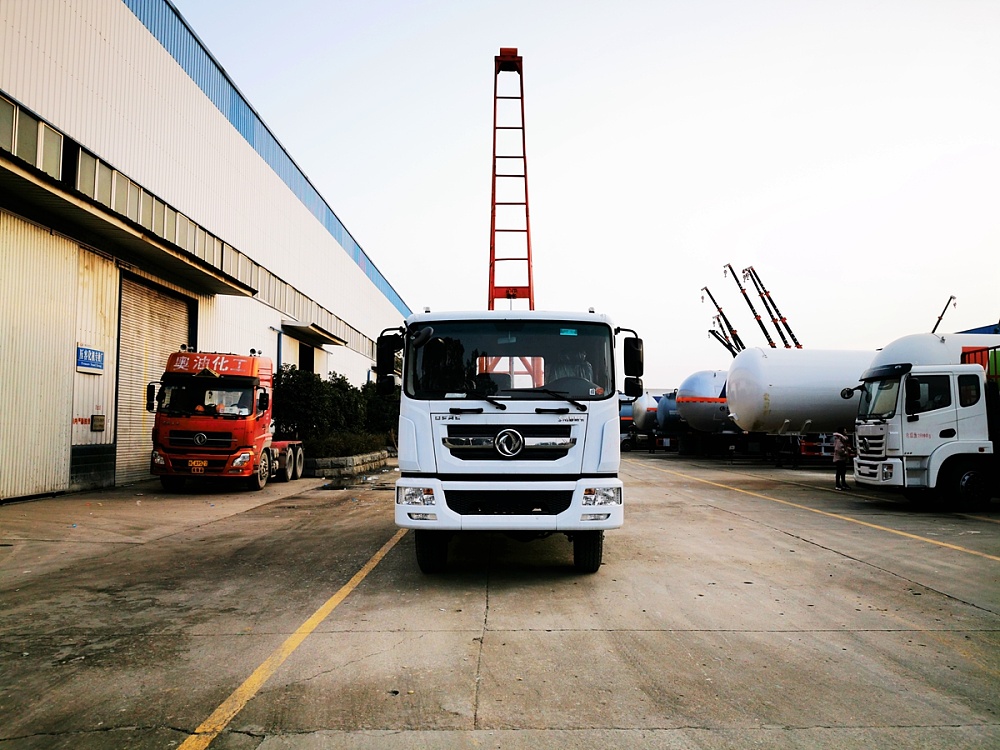

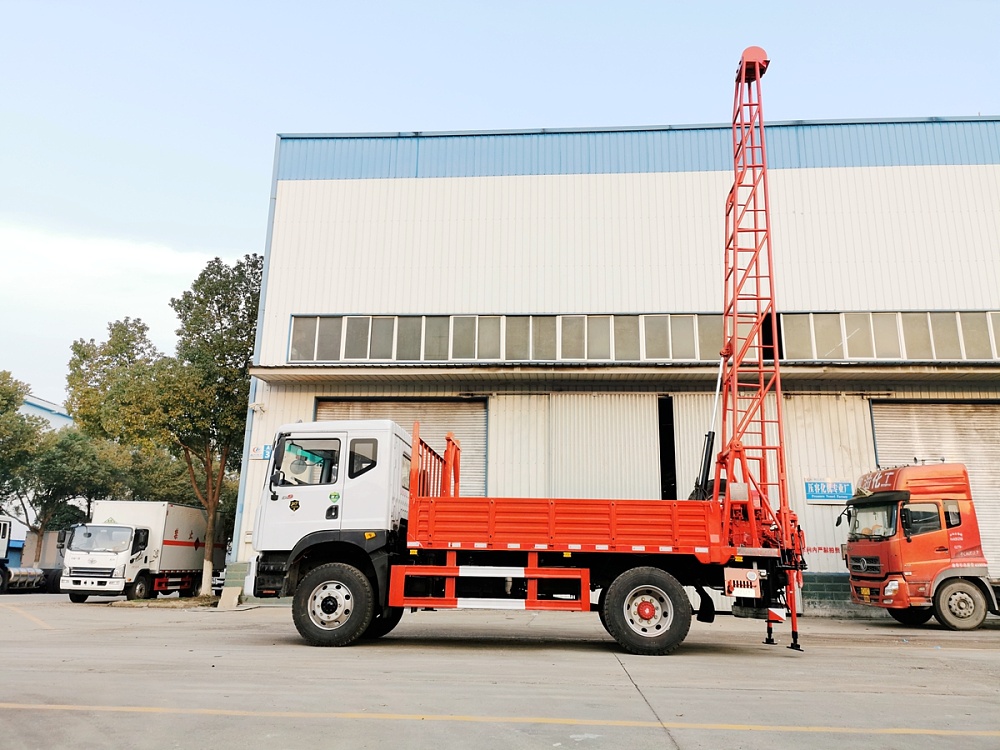

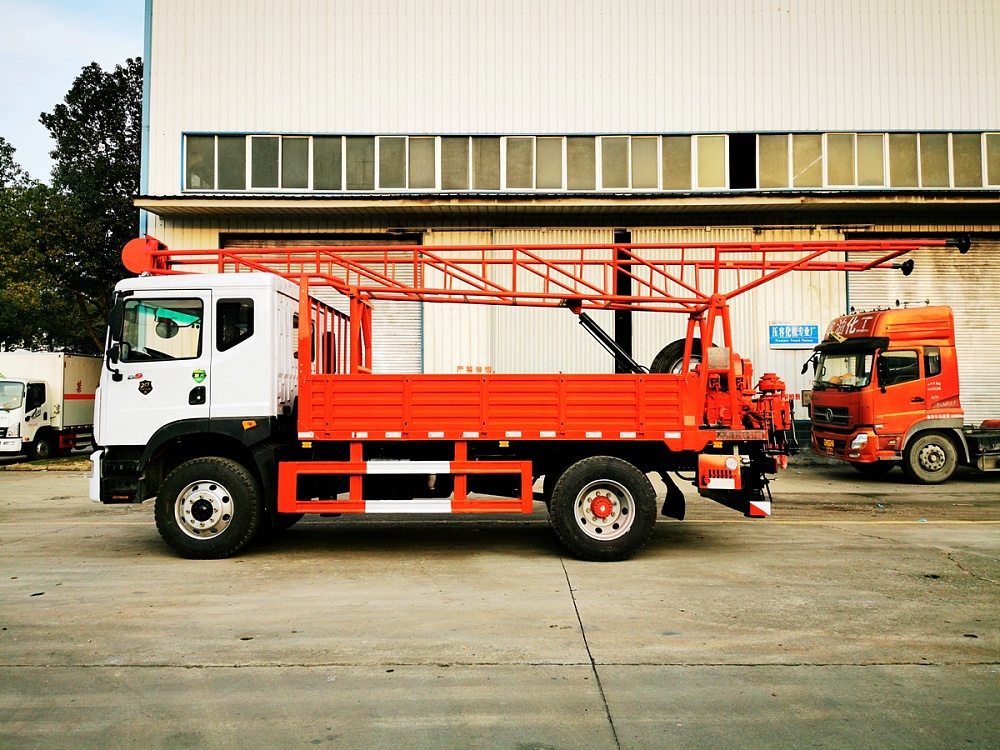

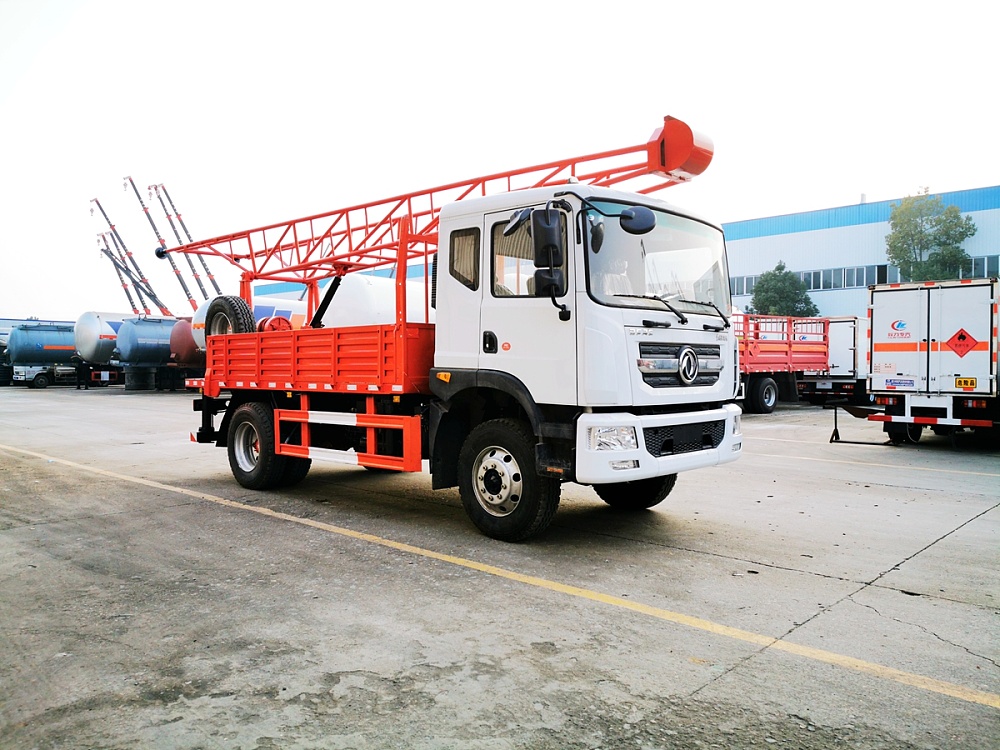

东风多利卡D9钻机车：底盘采用东风多利卡D9国六底盘，玉柴200马力发动机，4500轴距，10.00R20轮胎带备胎，6档变速箱，带方向助力，断气刹。原装空调。上装配置：减速箱，回转器，卷扬机，变速箱，泥浆泵，取力箱，井架，塔架，水龙头。
商品参数：
●品牌：东风
●型号：CLW5097TZJ6
●钻孔直径：200mm
●钻孔深度：100m
●钻孔角度范围：90°
●发动机功率：147kw
●重量：9200kg
●加工定制：是
●破碎方式：冲击回旋式钻机
●施工场地：地表钻机
●钻探深度：中深孔钻机
●用途：水文地质水井钻机
●地质勘查车载钻机 地矿勘测钻井车 DPP100北探汽车钻 地勘钻机
使用范围：●用于地震爆破孔的施工。
●用于石油、天然气及固体矿产的普查勘探浅孔施工。
●用于城建、铁路及水电部门进行工程地质勘察施工。
●用于浅层水文地质勘察及水井钻进。
主要优点：
●液压加压兼 起拔、节省人力、减轻劳动强度。
●卷扬机为行星式卷扬机，操作灵活、安全可靠。
●在减速箱中增设了反档机构，操纵一个手柄可使回转器具有正转、停、反转三档位置，使主动钻杆拧卸方便、省时、省力。
●泥浆泵自吸能力强，可调10级流量。
●水龙头体积小、重量轻、密封可靠。
●主动钻杆刚性好、自重大，钻孔时靠自重加压即可，钻进效率高。
●起、落井架为液压操纵，操作方便、安全可靠。
●整车装有四组液压支腿，可随意调节任意腿的伸出长度，适应不同工作场地。
●汽车分动箱为整体、 用越野式。
●在操作台上即可实现钻机正反转工作，操作方便灵活。
公告参数
| 技术指标 | CLW5097TZJ6型钻机车 | |||
| 基本参数 | 生产厂家 | 程力专用汽车股份有限公司 | ||
| 生产地址 | 湖北省随州市南郊平原岗程力汽车工业园 | |||
| 外形尺寸 (mm) | 9360X2530X3580 | |||
| 底盘型号 | EQ1185LJ9CDE | |||
| 底盘轴距 (mm) | 3950,4500,4700,5000,5300,5600 | |||
| 底盘轴数 | 2 | |||
| 底盘轴荷 (kg) | 6500/11500 | |||
| 整备质量 (kg) | 9005,9070 | |||
| 总质量 (kg) | 9200 | |||
| 额定载质量 (kg) | ||||
| 接近角/离去角 (°) | 19/10 | |||
| 前悬/后悬 (mm) | 1260/1880,1260/2180 | |||
| 高车速 (km/h) | 105 | |||
| 准乘人数 (人) | 3,2 | |||
| 轮胎规格 | 295/80R22.5，10.00R20，275/80R22.5 | |||
| 轮胎数量 | 6+1(备胎) | |||
| 弹簧片数 (前/后) | 8/10+7 | |||
| 前轮距 (mm) | 1862,1933,1949 | |||
| 后轮距 (mm) | 1806,1865 | |||
| 排放标准 | GB3847-2005,GB17691-2018国Ⅵ | |||
| 燃料种类 | 柴油 | |||
| 发动机 | 发动机型号 | 发动机生产企业 | ||
|
B6.2NS6B210 D4.5NS6B220 D4.0NS6B195 YCS04200-68 CY4SK761 B6.2NS6B230 |
东风康明斯发动机有限公司 东风康明斯发动机有限公司 东风康明斯发动机有限公司 广西玉柴机器股份有限公司 东风朝阳朝柴动力有限公司 东风康明斯发动机有限公司 |
|||
| 发动机排量 (ml) | 发动机功率 (kw) | |||
|
6200 4500 4000 4156 4087 6200 |
154 162 143 147 145 169 |
|||
| 其它说明 | 该产品主要用于地震物探钻井，工程地质勘查钻井及打供水井钻井等工作；前伸/前悬/轴距/后悬/后伸对应关系:0/1260/4500/1880/1720；250/1260/3950/2180/1720.侧、后防护所用材料材质为Q23**，连接方式为焊接连接，后下部防护断面尺寸为125×200mm，离地高度为490mm；ABS系统生产厂家，型号 :焦作博瑞克控制技术有限公司，J ABS，YCS04200-68.随底盘选装驾驶室. | |||
技术规格
|
大钻深 |
钻孔直径Φ200mm时深70m 钻孔直径Φ150mm时深100m |
|
|
钻杆直径 |
mm |
Φ42-50 |
|
回转器转速 |
R/min |
正转 / 57 96 169 |
|
反转 / 38 |
||
|
大给进力/起拔力 |
KN |
30/50 |
|
给进行程 |
mm |
450 |
|
卷扬单绳提升力 |
KN |
13 |
|
泥浆泵 大工作压力 |
Mpa |
2 |
|
泥浆泵 大排水量 |
1/min |
450 |
|
液压系统 大压力 |
Mpa |
8 |
|
外廓尺寸（长*宽*高） |
mm |
9360*2530*3580 |
|
钻机重量(含车） |
kg |
9200 |
